Voor ingenieurs in de lucht- en ruimtevaart-, energie- en petrochemische industrie is dit de grootste uitdaging bij het lassenGH4169 stalen buisligt in de integriteit van de las en de door de hitte-beïnvloede zone (HAZ). Tijdens het lassen kunnen extreem hoge temperaturen leiden tot:
Warmte-beïnvloedde zoneverzachting:De versterkingsfase lost op, wat resulteert in een aanzienlijk lagere sterkte in het lasgebied vergeleken met het basismetaal.
Spanning-verouderingsscheuren:Restspanningen als gevolg van lassen kunnen spontane scheurvorming veroorzaken tijdens de afkoelfase of tijdens het eerste gebruik bij hoge- temperaturen.
Risico van drukbarsten:Bij hogedrukcycli zijn onvoldoende sterke lassen zeer gevoelig voor barstongevallen.
BijGnee staal, wij streven ernaar deze risico's te elimineren. OnsASME SB168 GH4169 gelaste stalen buiswordt niet zomaar vervaardigd; het ondergaat een eigen dubbel-verouderingsproces om ervoor te zorgen dat het lasgebied dezelfde structurele integriteit krijgt als het basismetaal.
Ontvang nu een offerte voor GH4169 warmte-behandelde leidingen
ASME SB168 GH4169 Warmtebehandelingsproces voor gelaste stalen buizen
ASME SB168 GH4169 Warmtebehandelingsproces voor gelaste stalen buizen
De ASME SB168 GH4169 (Inconel 718) gelaste buis vereist een twee- verouderingswarmtebehandeling om de sterkte bij hoge- temperaturen te optimaliseren en de taaiheid van de- hittebeïnvloede zone (HAZ) te herstellen. De standaardbehandelingsmethode is als volgt: eerst 8 uur rijpen op 720 graden, vervolgens ovenkoeling tot 620 graden en 8 uur op die temperatuur houden, en ten slotte luchtkoeling.

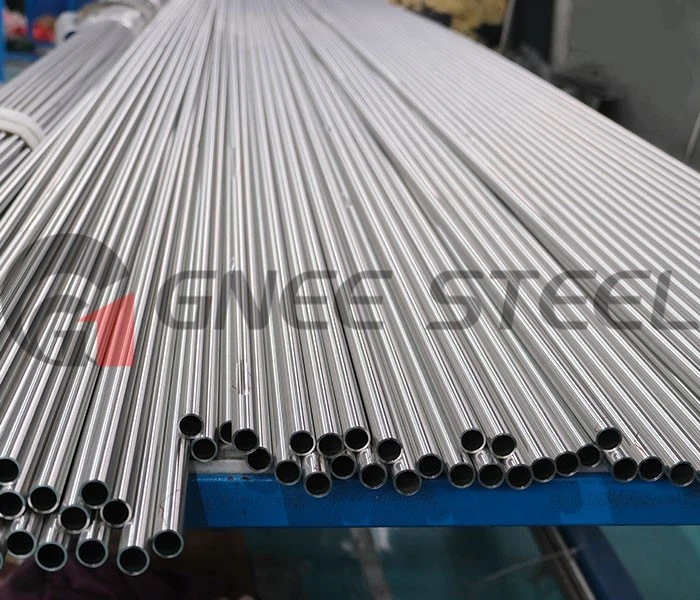

Waar is GH4169 gelijkwaardig aan?
Inconel 718
GH4169 (equivalent aan het Amerikaanse merk Inconel 718) is een op precipitatie-hardende nikkel-gebaseerde superlegering die veel wordt gebruikt in de lucht- en ruimtevaartindustrie vanwege de uitstekende mechanische eigenschappen (Lu et al., 2014).
1. Technische specificaties en leveringsomvang van de GH4169-buis
| Functie | Specificatiedetails | Industrieel voordeel |
| Standaard | ASMESB168/ ASTM B168 | Internationale naleving van drukvaten. |
| Aanduiding | GH4169 /UNS N07718 | Directe wereldwijde gelijkwaardigheid met Alloy 718. |
| Buitendiameter | 150 mm tot1200 mm | Ideaal voor zware-uitlaat- en leidingwerk. |
| Wanddikte | 2,0 mm tot 30,0 mm | Structurele ondersteuning met hoge- drukbestendigheid. |
| Oppervlakteafwerking | Gebeitst, gepolijst of BA | Klaar voor precisiemontage in de ruimtevaart. |
2. ASME SB168 GH4169 pijpchemische samenstelling (op gewichtsbasis)
| Element | Inhoud (%) | Standaardvereiste | Functie |
|---|---|---|---|
| Nikkel (Ni) | 50.0 – 55.0 | 50.0 – 55.0 | Matrixelement; biedt corrosiebestendigheid en hoge-temperatuurstabiliteit |
| Chroom (Cr) | 17.0 – 21.0 | 17.0 – 21.0 | Oxidatie- en corrosiebestendigheid |
| Ijzer (Fe) | Saldo (~18-20) | Evenwicht | Fe-Ni-Cr-legering |
| Niobium (Nb) | 4.75 – 5.50 | 4.75 – 5.50 | Primair ″ versterkend element– cruciaal voor sterkte na warmtebehandeling |
| Molybdeen (Mo) | 2.80 – 3.30 | 2.80 – 3.30 | Solide-oplossingsversterking; verbetert de put- en kruipweerstand |
| Titaan (Ti) | 0.65 – 1.15 | 0.65 – 1.15 | Vormt de versterkingsfase (Ni₃(Al,Ti)) |
| Aluminium (Al) | 0.20 – 0.80 | 0.20 – 0.80 | Vormt de versterkingsfase |
| Koolstof (C) | Kleiner dan of gelijk aan 0,08 | Kleiner dan of gelijk aan 0,08 | Laag koolstofgehalte voor lasbaarheid |
| Mangaan (Mn) | Kleiner dan of gelijk aan 0,35 | Kleiner dan of gelijk aan 0,35 | Deoxidatiemiddel |
| Silicium (Si) | Kleiner dan of gelijk aan 0,35 | Kleiner dan of gelijk aan 0,35 | Deoxidatiemiddel |
| Fosfor (P) | Kleiner dan of gelijk aan 0,015 | Kleiner dan of gelijk aan 0,015 | Zorgt voor stevigheid |
| Zwavel (S) | Kleiner dan of gelijk aan 0,015 | Kleiner dan of gelijk aan 0,015 | Zorgt voor warme verwerkbaarheid |
| Borium (B) | 0.002 – 0.006 | 0.002 – 0.006 | Korrelgrensversterker |
| Kobalt (Co) | Kleiner dan of gelijk aan 1,00 | Kleiner dan of gelijk aan 1,00 | Resterend element |
| Koper (Cu) | Kleiner dan of gelijk aan 0,30 | Kleiner dan of gelijk aan 0,30 | Resterend element |
Klik om het PDF-bestand van de GH4169-legering nu te downloaden
3. Fysische eigenschappen van GH4169 gelaste buis (na warmtebehandeling)
| Eigendom | Waarde | |
|---|---|---|
| Dikte | 8,19 g/cm³ | |
| Smeltbereik | 1260 – 1336 graden | |
| Thermische geleidbaarheid (20 graden) | 11.4 W/m·K | |
| Thermische geleidbaarheid (500 graden) | ~16.0 W/m·K | |
| Thermische uitzettingscoëfficiënt (20-100 graden) | 13,0 × 10⁻⁶/ graad | |
| Thermische uitzettingscoëfficiënt (20-600 graden) | ~14,5 × 10⁻⁶/ graad | |
| Soortelijke warmte (20 graden) | 435 J/kg·K | |
| Elasticiteitsmodulus (20 graden) | ~200 GPa | |
| Poisson-ratio | 0.29 – 0.30 | |
| Magnetische permeabiliteit | ~1,005 (enigszins magnetisch) |
4. GH4169 pijp dubbel veroudering warmtebehandelingsproces
| Procesfase | Temperatuurbereik | Duur | Metallurgisch doel |
| Oplossing Ontharden | 940 graden - 1010 graden | 1 - 2 uur | Verlicht lasspanning en lost brosse fasen op. |
| Primaire veroudering | 718 graden (1325 graden F) | 8 uur | Gecontroleerde neerslag van ′′ ′′ (Gamma dubbele prime). |
| Secundaire veroudering | 621 graden (1150 graden F) | 8 uur | Laatste matrixstabilisatie voor maximale vloeigrens. |
Dit proces zorgt ervoor dat de hardheid van de gehele buis gelijkmatig 36-44 HRC bedraagt, waardoor de industriële duurzaamheid en levensduur van de buis worden gemaximaliseerd.
5. GH4169 buiskwaliteitsborging
Als eenTier-1-fabrikant, begrijpen we dat 'goed genoeg' geen optie is voor service onder hoge- druk. Wij bieden totaalGeen-lekkagezekerheid door rigoureuze NDT-testen:
100% radiografisch testen (RT):Elke centimeter van de lasnaad wordt geïnspecteerd met röntgen-straling om er zeker van te zijn dat er geen porositeit, slakinsluitsels of gebrek aan smelting aanwezig is.
Hydrostatische druktesten:Elke leiding wordt getest tot en met200 bar (2900 psi)om de veiligheid ervan onder extreme bedrijfsbelastingen te verifiëren.
Kleurstofpenetratie-inspectie (FPI):Scant op microscopisch kleine spanningsscheuren aan het oppervlak die bij traditionele inspecties mogelijk over het hoofd worden gezien.
MTC 3.1 Traceerbaarheid:Volledige naleving van EN 10204, waarbij de exacte chemische hitteanalyse en het hittebehandelingsschema worden gedocumenteerd.
Waarom kiezen voor Gnee-legering?
✅️Kosten-effectieve oplossing:Onze warmte{0}}behandelde gelaste buizen bieden vergelijkbare prestaties als naadloze buizen tegen een aanzienlijke kostenbesparing voor grote diameters.
✅️Directe fabrieksprijzen:Elimineer handelsmarges en koop rechtstreeks bij de originele superlegeringsprocessor.
✅️Aangepaste fabricage:Wij bieden precisiesnij-, afschuinings- en gespecialiseerde buigdiensten aan, passend bij uw montagetekeningen.
✅️Wereldwijde snelle verzending:Geoptimaliseerde logistiek om de doorlooptijden voor internationale onderhouds- en productieruns te minimaliseren.
Gnee Steel GH4169 (inconel 718) certificaat
📦 Verpakking en verzending
AlleOp nikkel gebaseerde legeringproducten worden verpakt met behulp van de volgende methoden:
Houten pallets of kratten
Vochtbestendige-verpakking
Etiketten met ovennummer, standaard- en maatlabels
Wereldwijd verzonden via zee, lucht of express
Gnee Steel GH4169 Productverpakking
Neem contact met ons op voor de nieuwste exportprijsopgave voor GH4169-legering
Veelgestelde vragen
Vraag 1: Is ASME SB168-materiaal geschikt voor interne onderdelen van kernreactoren?
A: Ja.Wanneer geproduceerd met hoge-zuiverheidVIM+VARbasismateriaal en 100% RT-geteste lassen voldoen onze SB168 GH4169-buizen aan de strenge veiligheids- en duurzaamheidsnormen die vereist zijn voor nucleaire structurele onderdelen.
Vraag 2: Hoe voorkomt het dubbele-verouderingsproces ouderdomsscheuren- door spanning?
A: Door de precipitatiesnelheid van de "fasen" tijdens de cyclus van 16- uur nauwkeurig te controleren, laten we het metaal op een gecontroleerde manier spanningsvrij maken, waardoor de spontane "verbrossing" wordt voorkomen die tot scheuren in slecht behandelde lassen leidt.
V3: Kunnen jullie niet-standaard wanddiktes op maat leveren?
EEN: Absoluut. Onze fabricageafdeling kan GH4169-platen walsen en lassen tot gespecialiseerde wanddiktes en niet-standaarddiameters om aan uw exacte thermische berekeningen te voldoen.
Vraag 4: Biedt u bulkkortingen voor revisies van petrochemische raffinaderijen?
EEN: Ja. Als eenBetrouwbare leveranciervoor grote energieprogramma's bieden we aantrekkelijke gedifferentieerde prijzen voor grote- inkoopvolumes en lange- MRO-contracten.
